Z cyklu okręty wojenne ... cz. 64 - HMS WESTMINSTER (F 237)

HMS WESTMINSTER (F 237) – Brytyjska fregata rakietowa typu 23, której nazwa pochodzi od nazwy posiadłości Księcia Westminster i która to po raz drugi znalazła się na burcie jednostki Royal Navy. W dniu 13 maja 1994 roku wcielona do służby. W latach 2014 – 2017 przeszła gruntowny remont oraz modernizację, w efekcie której otrzymała m.in. nowy radar 3D – Typ 997 Artisan oraz nowy, oparty na pociskach CAMM system przeciwlotniczy Sea Ceptor, który zastąpił poprzednio używany system – Sea Wolf. Jako ciekawostkę z życia jednostki warto przytoczyć fakt, że pomieszczenia jednostki zostały wykorzystane jako sceneria w jednym z filmów o przygodach agenta MI6 Jamesa Bonda, który nosił tytuł „Jutro nie umiera nigdy” (fregata wcieliła się w mim w rolę trzech fikcyjnych jednostek – HMS CHESTER, HMS DEVONSHIRE i HMS BEDFORD). Mottem jednostki jest „Dla narodu i sławy”.

*     *     *

Dane techniczne / Technical data:
Wyporność / Displacement (pełna / full):
4.900 tons
Wymiary (d. x s. x z.) / Dimensions (l. x b. x d.):
133 x 16,1 x 7.3  m
Kadłub (materiał) / hull (material):
stal / steel
Napęd (kombinowany spalinowo – elektryczno – gazowy) / Propulsion (CODLAG – COmbined Diesel - eLectric and Gas turbine)
2 turbiny gazowe / 2 gas turbines: Rolls Royce Spey model SM 1C – łączna moc / total power: 19.500 kW (26.150 KM / HP),
4 silniki diesla / 4 diesel engines: General Electric/Alsthom Paxman Valenta 12CM każdy o mocy / each power: 1.150 kW (2.2025 KM / HP),
2 silniki elektryczne / 2 electric engines: General Electric/Alsthom – moc każdego / each power: 2.980 kW (4.000 KM / HP),
2 x 5 płatowe śruby / 2 x 5 bladed propellers.
Prędkość / Speed:
28 węzłów / knots
Zasięg / Range:
7.500 Mm /Sm przy / at 15 w. / kn.
Wyposażenie elektroniczne / Electronic equipment:
radar trójwspółrzędny / 3D radar: Type 997 Artisan 3D
2 radary nawigacyjne / 2 x navigation radars: Kelvin Hughes Type 1007, Racal Decca Type 1008
system zarządzania walką / combat management system: BAe System Command System DNA(2)
optroniczny system kierowania ogniem artyleryjskim / optronic gunnery fire control system: BAe GSA 8 Sea Archer
system kierowania ogniem / fire control system: GWS 60
sonar kadłubowy aktywny / hull mounted active sonar: Ferranti/Thales Underwater System Type 2050
sonar holowany pasywny / passive towed array sonar: Dowty Type 2031Z
Walka elektroniczna / Electronic warfare:
system przeciwdziałania elektronicznego / ECM: Thales Defence Scorpion / UAF-1 ESM Jammer
odbiornik emisji sygnałów radarowych i elektronicznych / ECM: Thales Defence UAT(1)
4 x VI lufowe wyrzutnie celów pozornych / 4 x VI barrelled decoy launchers: Marconi Sea Gnat
holowany wabik przeciw torpedowy / towed torpedo decoy: Graseby Type 182
Uzbrojenie / Armament:
1 x 32 komorowa pionowa wyrzutnia dla 32 rakiet przeciwlotniczych Sea Ceptor / 1 x 32 cells VLS for 32 Sea Ceptor surface-air missiles
2 x IV wyrzutnie Mk. 141 dla rakiet przeciwokrętowych Boeing model: RGM-84 Harpoon / 2 x IV Mk. 141 launchers for Boeing model RGM-84 Harpoon anti-ship missiles
1 x I uniwersalna armata BAe Mk.8 kal. 114 mm / 1 x I dual purpose BAe Mk.8 gun cal. 114 mm.
2 x I działka automatyczne DS30M Mk. 2 kal. 30 mm / 2 x I automatic cannons DS30M Mk.2 cal. 30 mm
2 karabiny wielololufowe / 2 x miniguns
4 x I karabiny maszynowe / 4 x I machine guns
2 x II wyrzutnie torpedowe Cray Marine kal. 324 mm dla torped Stingray / 2 x II Cray Marine torpedo launchers, cal. 324 mm for Stingray torpedos
Wyposażenie lotnicze / Aviation equipment:
hangar i lądowisko dla 1 śmigłowca Lynx HMA 8 lub Westland Merlin HM2 / hangar & flight deck for one Lynx HMA 8 or Westland Merlin HM2 helicopter
Załoga / Crew:
205 os / pers.

*     *     *
Wcześniejsze wpisy o HMS WESTMINSTER / Earlier entries about HMS WESTMINSTER:
Dzień otwartego pokładu / Open deck day:
Wielkanocna wizyta zespołu SNMG1/ Easter wizyt of the SNMG1 team:
Wyjście zespołu SNMG 1 z Gdyni / SNMG 1 team leaving Gdynia:

*     *     *

Bibliografia / Bibliography:

*     *     *

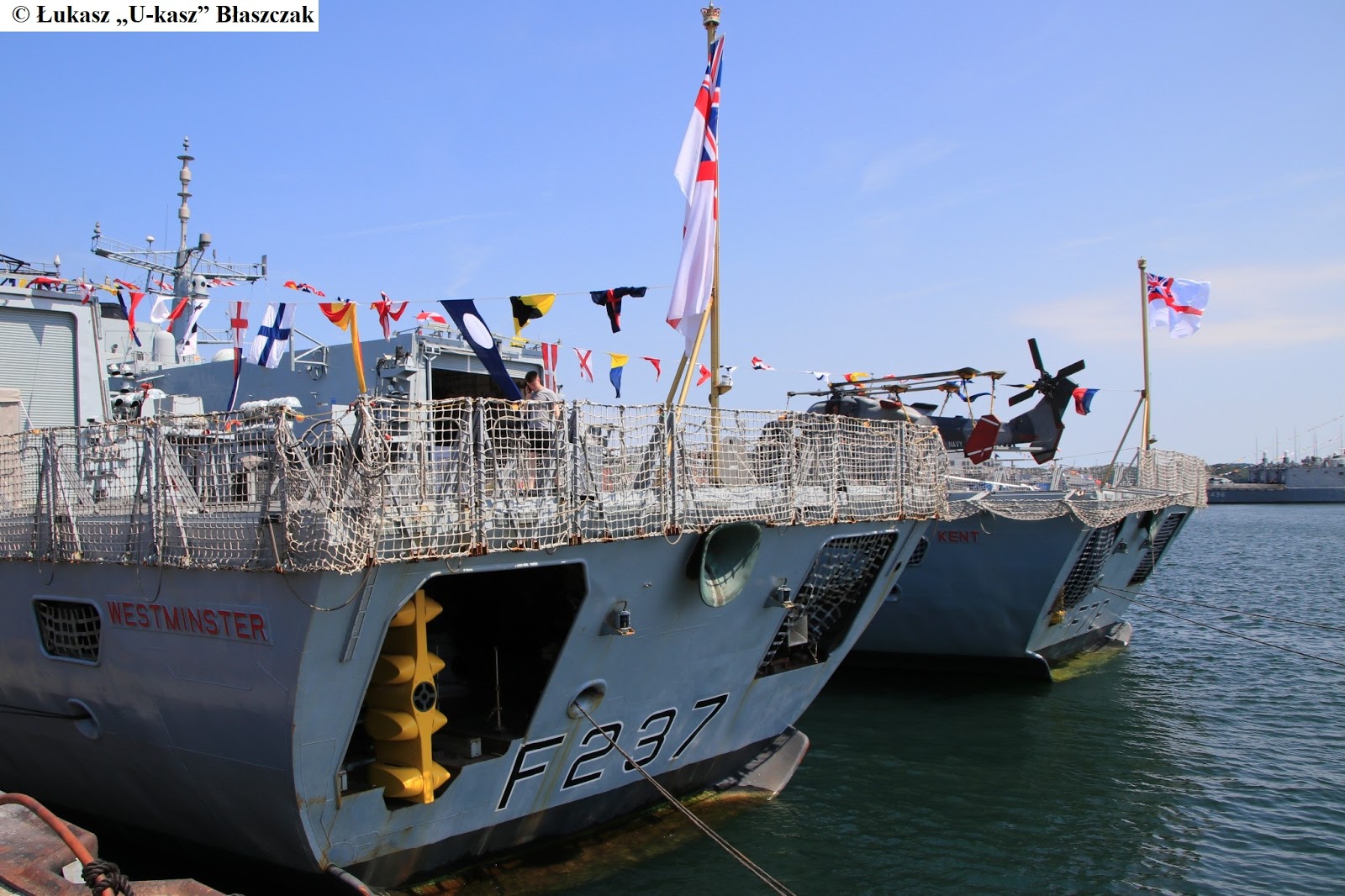

Poniżej: HMS WESTMINSTER (F237), opuszcza Gdynię 23.04.2019 r. (aby powiększyć kliknij na zdjęcie) / Below: HMS WESTMINSTER (F237) leaves Gdynia, 23.04.2019 (to enlarge click on the photo).

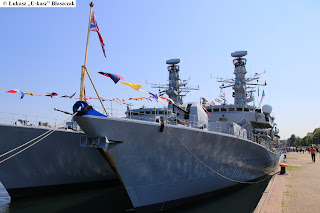

Poniżej: HMS WESTMINSTER (F237) i HMS KENT (F78), baza Kiel-Wik (aby powiększyć kliknij na zdjęcie) / Below: HMS WESTMINSTER (F237) and HMS KENT (F78), Kiel-Wik base (to enlarge click on the photo).
