Z cyklu okręty wojenne i jednostki pomocnicze ... cz. 94 - HNLMS VAN AMSTEL (F 831)

HNLMS VAN AMSTEL (F831) – holenderska fregata wielozadaniowa typu Karel Doorman (inne oznaczenie: typ M), zbudowana przez holenderską stocznię Koninklijke Maatschappij De Schelde KMS we Vlissingen. Fregaty tego typu zastąpiły w służbie pochodzące jeszcze z lat pięćdziesiątych fregaty patrolowe typu Roofdier. Patronem jednostki jest żyjący w latach 1618 – 1669 niderlandzki kapitan Jan van Amstel. W trakcie swojej służby fregata wzięła udział w kilku wydarzenia. W 1995 roku wspierała akcję niesienia pomocy mieszkańcom wyspy Saint Maarten na Holenderskich Antylach, dotkniętej skutkami huraganu Luis. W 2001/2002 roku okręt wziął udział w operacji Enduring Freedom. We wrześniu 2005 roku HNLMS VAN AMSTEL brał udział w akacji niesienia pomocy mieszkańcom stanu Luizjana, dotkniętego skutkami huraganu Katharina. 11 maja 2012 roku, przy pomocy śmigłowca pokładowego okręt przechwycił w odległości 400 mil morskich od wybrzeży Somalii podejrzanie wyglądającą łódź rybacką (dhow). Po zmniejszeniu dystansu wysłana na dhow grupa abordażowa „wzięła do niewoli„ 11 osób narodowości somalijskiej podejrzanych o piractwo oraz uwolniła 17 porwanych irańskich rybaków (w trakcie przeszukania jednostki znaleziono też dowody łączące podejrzanych z atakiem na tankowiec SUPER LADY). W 2016 roku HNLMS VAN AMSTEL wchodził w skład Stałego Zespołu Nawodnego NATO Grupy 2 (SNMG 2). W kwietniu 2017 roku operujący na wodach pomiędzy Curacao a Kolumbią okręt przechwycił i zabezpieczył łącznie 700 kg przemycanej kokainy. Pomiędzy 26 czerwca a 6 lipca 2018 roku fregata brała udział w ćwiczeniach Dynamic Mongoose 2018. W maju 2022 roku okręt wziął udział w odbywających się u wybrzeży norweskiej wyspy Andøya ćwiczeniach Mjølner. W pierwszej połowie 2023 roku HNLMS VAN AMSTEL wchodził w skład Stałego Zespołu Nawodnego NATO Grupy 1 (SNMG 1), biorąc m.in. udział w ćwiczeniach Baltops 2023.

*     *     *

Jednostki typu Karel Dormann

Nazwa

Stocznia

Stępka

Wodowanie

W służbie

HNLMS KAREL DOORMAN (F827

Koninklijke Maatschappij De Schelde KMS, Vlissingen

26.02.1985

20.04.1988

31.05.1991 – 2006 (sprzedana do Belgii ob. BNS LEOPOLD I (F930)

HNLMS WILLEM VAN DER ZANN (F 829)

Koninklijke Maatschappij De Schelde KMS, Vlissingen

06.11.1985

21.01.1989

28.11.1991 – 25.08.2006 sprzedana do Belgii – ob. BNS LOUISE-MARIE (F931)

HNLMS TJERK HIDDES (F 830)

Koninklijke Maatschappij De Schelde KMS, Vlissingen

28.10.1986

09.12.1989

26.02.1993 – 03.02.2006 sprzedana Chile ob. ALMIRANTE RIVEROS (FF-18)

HNLMS VAN AMSTEL (F 831)

Koninklijke Maatschappij De Schelde KMS, Vlissingen

03.05.1987

19.05.1990

27.05.1993 - ?

HNLMS ABRAHAM VAN DER HULST (F832)

Koninklijke Maatschappij De Schelde KMS, Vlissingen

08.02.1989

07.09.1991

15.12.1993 – 2004 sprzedana Chile ob. ALMIRANTE BLANCO ENCALADA (FF-15)

HNLMS VAN NESS (F833) – sprzedana do Portugali ob.

Koninklijke Maatschappij De Schelde KMS, Vlissingen

10.01.1990

16.05.1992

02.06.1994 – 20.12.2007 sprzedana Portugalii ob. NRP BARTOLOMEU DIAS (F333)

HNLSM VAN GALEN (F834)

Koninklijke Maatschappij De Schelde KMS, Vlissingen

07.06.1990

21.11.1992

01.12.1994 – 2009 sprzedana Portugalii ob. NRP DOM FRANCISCO DE ALMEIDA (F 334)

HNLMS VAN SPEJK (F828)

Koninklijke Maatschappij De Schelde KMS, Vlissingen

01.10.1991

26.03.1994

07.09.1995 - ?

*     *     *

Dane techniczne

Wyporność (pelna):

3.373 t

Wymiary (d. x sz. x z.):

122,25 x 14,37 x 4.30 m

Kadłub:

pojedynczy, stalowy

Napęd (CODOG):

2 silniki wysokoprężne Stork-Wärtsilä 12 SWD 280 V-12  – każdy o mocy 4.225 BHP

2 zespoły turbin gazowych Rolls-Royce Spey RM-1A/C – każda o mocy 24.126 SHP

2 x 5 płatowe śruby nastawne

Prędkość:

+29 w.

Urządzenia pomocnicze:

4 zestawy prądotwórcze oparte na silnikach wysokoprężnych Stork- Wärtsilä DRo 218 K – każdy o mocy 650 kW

1 awaryjny zestaw prądotwórczy o mocy 120 kW

Sensory:

wielofunkcyjny radar dalekiego zasięgu Thales Smart-S Mk. 1 3D (pasma: E/F)

1 dwuwspółrzędny radar dalekiego zasięgu Thales LW-08

wielofunkcyjny radar ze ścianowymi antenami klasy AESA  Thales SeaStar inne oznaczenie SeaWatcher 100 (pasmo: X).

radar przeszukiwania powierzchni krótkiego i średniego zasięgu oraz taktycznej nawigacji o obniżonej możliwości wykrycia Thales Scout Mk.2

radar nawigacyjny Kelvin Hughes 1007

elektro – optyczny system rozpoznania Thales Gatekeeper

elektro – optyczny system obserwacji i rozpoznania dalekiego zasięgu OIP MicroORBIS

2 x radary śledzenia i namierzania celu Thales STIR 180 (pasma: I i K)

system zarządzania walką Thales Nederland Sewaco FD

sonar kadłubowy Thales PHS-36

aktywny sonar holowany Ultra Electronics

systemy komunikacji: Satcom, Inmarsat, NTDS Link 11/22, 16, TUUM-6

Systemy walki elektronicznej:

ESM: Thales Vigile APX

wyrzutnie Mk.137 kal. 130 mm dla flar i wabików systemu Mk.36 SRBOC

system przeciwtorpedowy Raytheon AN/SLQ-25 Nixie

Uzbrojenie:

1 x XVI komorowa pionowa wyrzutnia Mk.48 Mod.1 GMVLS dla 16 pocisków przeciwlotniczych RIM-7M NATO Sea Sparrow lub ESSM

2 x IV wyrzutnie Mk.141 mod.1 dla pocisków przeciw okrętowych RGM-84F Harpoon

1 x I uniwersalna armata OTO Melara Compatto 76 mm/62cal

1 x VII lufowy zestaw obrony bezpośredniej Goalkeeper kal. 30 mm

2 x II wyrzutnie torpedowe Mk.32 Mod. 9 dla torped z.o.p. Mk.46 mod. 5 LWT

4 x I stanowiska karabinów maszynowych Browning MG2HB kal. 12,7 mm

Wyposażenie lotnicze:

hangar i lądowisko śmigłowca NH90

Wyposażenie dodatkowe:

2 szybkie lodzie interwencyjne

Załoga:

158 os. + 15 os. personelu lotniczego

*     *     *

Bibliografia

Eric Wertheim – The Naval Institute Guide to Combat Fleets of the World, 15th edition

https://www.naval-technology.com

https://www.seaforces.org

*     *     *

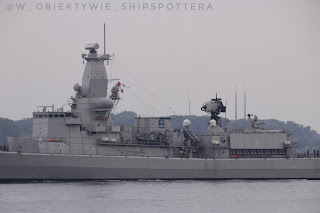

Poniżej: HNLMS VAN AMSTEL przybywa do Gdyni, 26.05.2023 , zdjęcia: Łukasz Błaszczak (aby powiększyć kliknij na zdjęcie).
























Poniżej: HNLMS VAN AMSTEL w Gdyni, 26.05.2023, zdjęcia: Łukasz Błaszczak (aby powiększyć kliknij na zdjęcie).

Poniżej: HNLMS VAN AMSTEL przybywa do Kilonii, 16.06.2023, zdjęcia: Łukasz Błaszczak (aby powiększyć kliknij na zdjęcie).












Poniżej: HNLMS VAN AMSTEL w Kilonii, 16.06.2023, zdjęcia: Łukasz Błaszczak (aby powiększyć kliknij na zdjęcie).

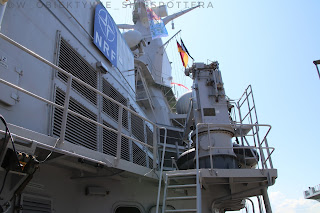

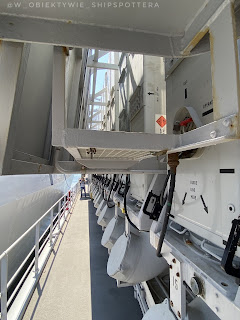

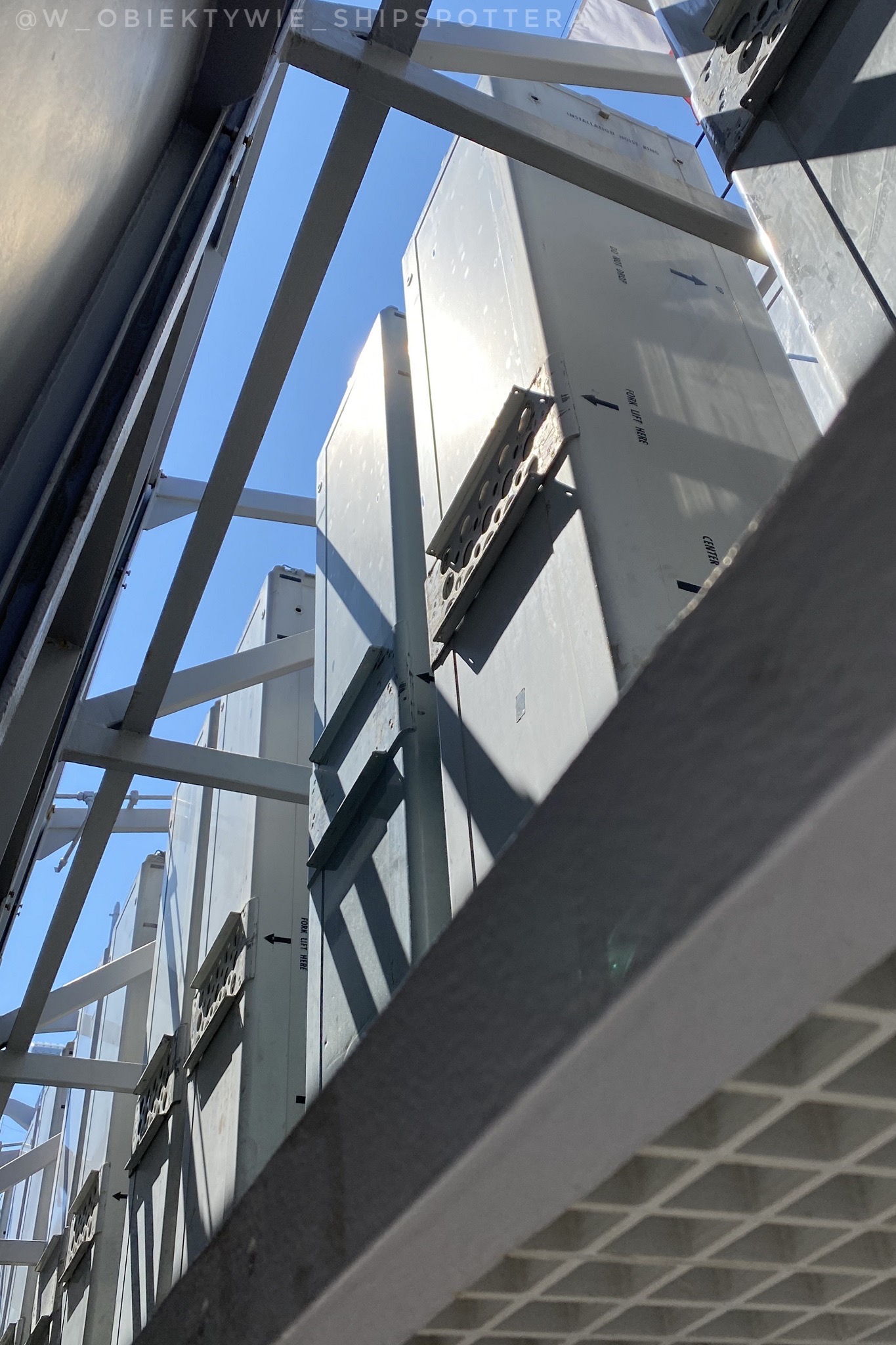

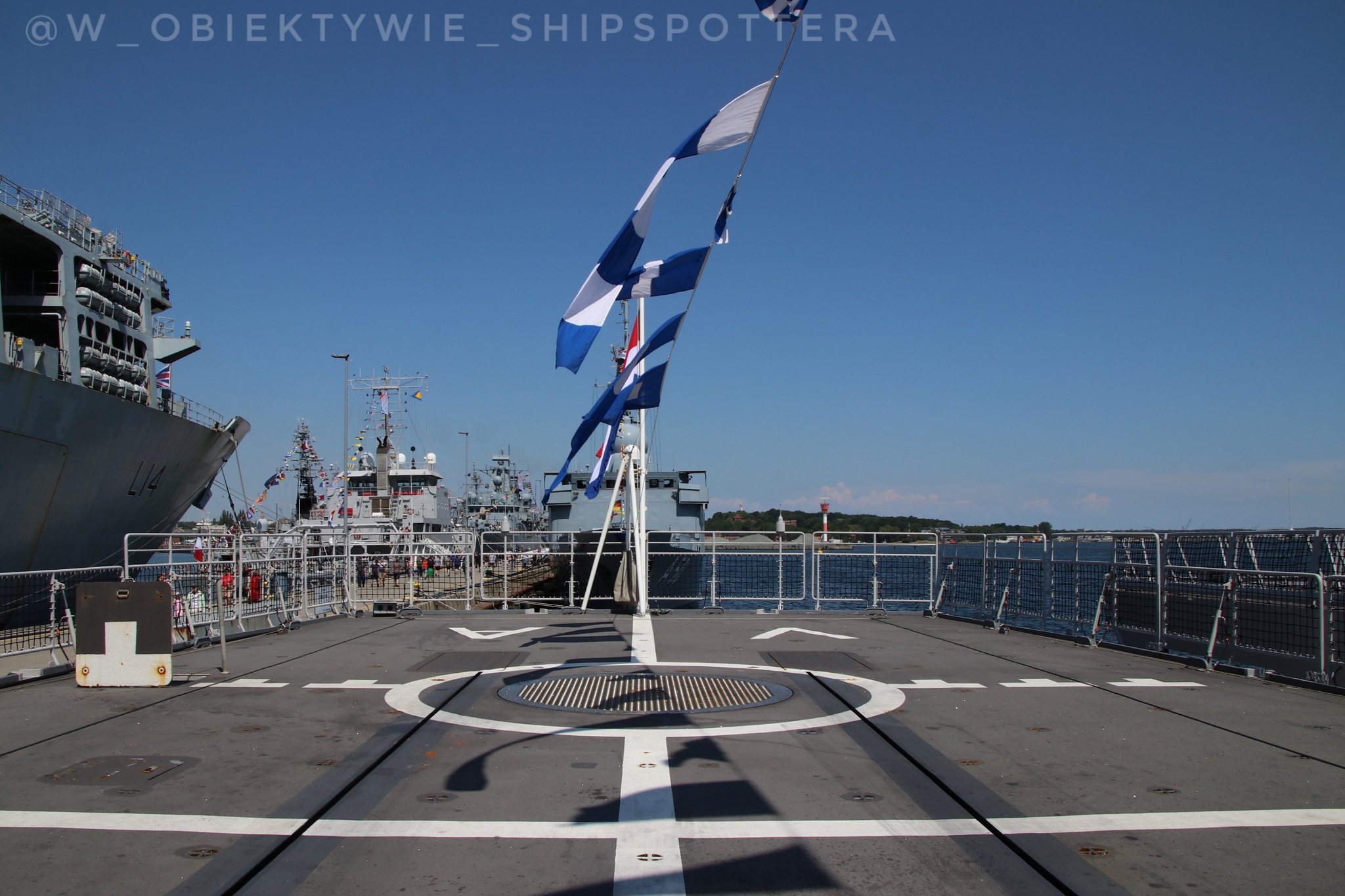

Poniżej: HNLMS VAN AMSTEL z wizyta na pokładzie, zdjęcia: Łukasz Błaszczak (aby powiększyć kliknij na zdjęcie).
