Z cyklu okręty wojenne ... cz. 67 - HMS MONMOUTH (F235)



HMS MONMOUTH (F 235) brytyjska fregata typu 23 (nazywanego też typem Duke) zbudowana przez stocznię Marconi Marine (YSL) w Scotstoun. Siódmy okręt o tej nazwie w szeregach Royal Navy. Matką chrzestną jednostki jest Lady Eaton a jej nieformalną nazwą „Czarny Książę” (co ma związek z rokiem 1685 i rebelią Księcia Monmouth – nawiązując do tradycji okręt jako jedyny ma też nazwę pisaną czarną farbą). W latach 2014 – 2015 roku okręt przeszedł gruntowny remont oraz modernizację wydłużającą jego okres służby do roku 2026.

*     *     *

HMS MONMOUTH (F 235) British frigate Type 23 (also known under nickname “Duke”), built by the shipyard Marconi Marine (YSL) in Scotstoun. Seventh ship to bear the name in the ranks of Royal Navy. The godmother of the unit is Mrs. Lady Eaton and her informal name “The Black Prince” (which is related to the year 1685 and the rebellion of Duke of Monmouth – referring to tradition, she is also the only one who has a name written in black paint). In 2014 – 2015, the ship underwent a major refurbishment and modernization extending its period of service until 2026.

*     *     *

Jednostki typu 23 / Type 23 units:
  • HMS NORFOLK (F230) – położenie stępki / keel laid: 14.12.1985, wodowanie / launched: 10.07.1987, wcielenie do służby / commissioned: 01.06.1990; los / fate: sprzedany do Chile i przemianowany na / sold to Chile and renamed to: ALMIRANTE COCHRANE (FF05),
  • HMS MARLBOROUGH (F233) – położenie stępki / keel laid: 22.10.1987, wodowanie / launched: 21.01.1989, wcielenie do służby / commissioned: 14.06.1991; los / fate: sprzedany do Chile i przemianowany na / sold to Chile and renamed to: ALMIRANTE CONDELL (FF06),
  • HMS ARGYLL (F231) – położenie stępki / keel laid: 20.03.1987, wodowanie / launched: 08.04.1989, wcielenie do służby / commissioned: 31.05.1991; los / fate: w służbie / in service,
  • HMS LANCASTER (F229) – położenie stępki / keel laid: 18.12.1987, wodowanie / launched: 24.05.1990, wcielenie do służby / commissioned: 01.05.1992; los / fate: w służbie / in service,
  • HMS IRON DUKE (F234) – położenie stępki / keel laid: 12.12.1988, wodowanie / launched: 02.03.1991, wcielenie do służby / commissioned: 20.05.1993; los / fate: w służbie / in service,
  • HMS MONMOUTH (F235) – położenie stępki / keel laid: 01.06.1989, wodowanie / launched: 23.11.1991, wcielenie do służby / commissioned: 24.09.1993; los / fate: w służbie / in service,
  • HMS MONTROSE (F236) – położenie stępki / keel laid: 01.11.1989, wodowanie / launched: 31.07.1992, wcielenie do służby / commissioned: 02.06.1994; los / fate: w służbie / in service,
  • HMS WESTMINSTER (F237) – położenie stępki / keel laid: 18.01.1991, wodowanie / launched: 04.02.1992, wcielenie do służby / commissioned: 13.05.1994; los / fate: w służbie / in service,
  • HMS NORTHUMBERLAND (F238) – położenie stępki / keel laid: 04.04.1991, wodowanie / launched: 04.04.1992, wcielenie do służby / commissioned: 29.11.1994; los / fate: w służbie / in service,
  • HMS RICHMOND (F239) – położenie stępki / keel laid: 16.02.1992, wodowanie / launched: 06.04.1993, wcielenie do służby / commissioned: 22.06.1995; los / fate: w służbie / in service,
  • HMS SOMERSET (F82) – położenie stępki / keel laid: 12.10.1992, wodowanie / launched: 25.06.1994, wcielenie do służby / commissioned: 20.09.1996; los / fate: w służbie / in service,
  • HMS GRAFTON (F80) – położenie stępki / keel laid: 13.05.1993, wodowanie / launched: 05.11.1994, wcielenie do służby / commissioned: 29.05.1997; los / fate: sprzedany do Chile i przemianowany na / sold to Chile and renamed to: ALMIRANTE LYNCH (FF07),
  • HMS SUTHERLAND ( 81) – położenie stępki / keel laid: 14.10.1993, wodowanie / launched: 09.03.1996, wcielenie do służby / commissioned: 04.07.1997; los / fate: w służbie / in service,
  • HMS KENT (F78) – położenie stępki / keel laid: 16.04.1997, wodowanie / launched: 27.05.1998, wcielenie do służby / commissioned: 08.06.2000; los / fate: w służbie / in service,
  • HMS PORTLAND (F79) – położenie stępki/ keel laid: 14.01.1998, wodowanie / launched: 15.05.1999, wcielenie do służby / commissioned: 03.05.2001; los / fate: w służbie / in service),
  • HMS ST ALBANS (F83) – położenie stępki / keel laid: 18.04.1999, wodowanie / launched: 06.05.2000, wcielenie do służby / commissioned: 06.06.2002; los / fate: w służbie / in service.

*     *     *

Dane techniczne / Technical data:
  • Wyporność / Displacement (pełna / full): 4.900 tons,
  • Wymiary (d. x s. x z.) / Dimensions (l. x b. x d.): 133 x 16,1 x 7.3  m,
  • Kadłub (materiał) / hull (material): stal / steel,
  • Napęd / propulsion: kombinowany spalinowo – elektryczno – gazowy / CODLAG – COmbined Diesel - eLectric and Gas turbine,
    • 2 turbiny gazowe / 2 gas turbines: Rolls Royce Spey model SM 1C – łączna moc / total power: 19.500 kW (26.150 KM / HP),
    • 4 silniki diesla / 4 diesel engines: General Electric/Alsthom Paxman Valenta 12CM każdy o mocy / each power: 1.150 kW (2.2025 KM / HP),
    • 2 silniki elektryczne / 2 electric engines: General Electric/Alsthom – moc każdego / each power: 2.980 kW (4.000 KM / HP),
    • 2 x 5 płatowe śruby / 2 x 5 bladed propellers.
  • Prędkość / Speed: 28 węzłów / knots,
  • Zasięg / Range: 7.500 Mm /Sm przy / at 15 w. / kn.,
  • Wyposażenie elektroniczne / Electronic equipment:
    • radar trójwspółrzędny / 3D radar: Type 997 Artisan 3D,
    • 2 radary namierzające dla rakiet Sea Wolf / 2 tracking radars for Sea Wolf missiles: Marconi Type 911,
    • 2 radary nawigacyjne / 2 x navigation radars: Kelvin Hughes Type 1007, Racal Decca Type 1008,
    • system zarządzania walką / combat management system: BAe System Command System DNA(2),
    • optroniczny system kierowania ogniem artyleryjskim / optronic gunnery fire control system: BAe GSA 8 Sea Archer,
    • system kierowania ogniem / fire control system: GWS 60,
    • sonar kadłubowy aktywny / hull mounted active sonar: Ferranti/Thales Underwater System Type 2050,
    • sonar holowany pasywny / passive towed array sonar: Dowty Type 2031Z,
  • Walka elektroniczna / Electronic warfare:
    • system przeciwdziałania elektronicznego / ECM: Thales Defence Scorpion / UAF-1 ESM Jammer,
    • odbiornik emisji sygnałów radarowych i elektronicznych / ECM: Thales Defence UAT(1),
    • 4 x VI lufowe wyrzutnie celów pozornych / 4 x VI barrelled decoy launchers: Marconi Sea Gnat,
    • holowany wabik przeciw torpedowy / towed torpedo decoy: Graseby Type 182,
  • Uzbrojenie / Armament:
    • 1 x 32 komorowa pionowa wyrzutnia SeaWolf GWS.26 dla 32 rakiet przeciwlotniczych Sea Wolf / 1 x 32 cells SeaWolf GWS.26 VLS for 32 Sea Wolf surface-air missiles,
    • 2 x IV wyrzutnie Mk. 141 dla rakiet przeciwokrętowych Boeing model: RGM-84 Harpoon / 2 x IV Mk. 141 launchers for Boeing model RGM-84 Harpoon anti-ship missiles,

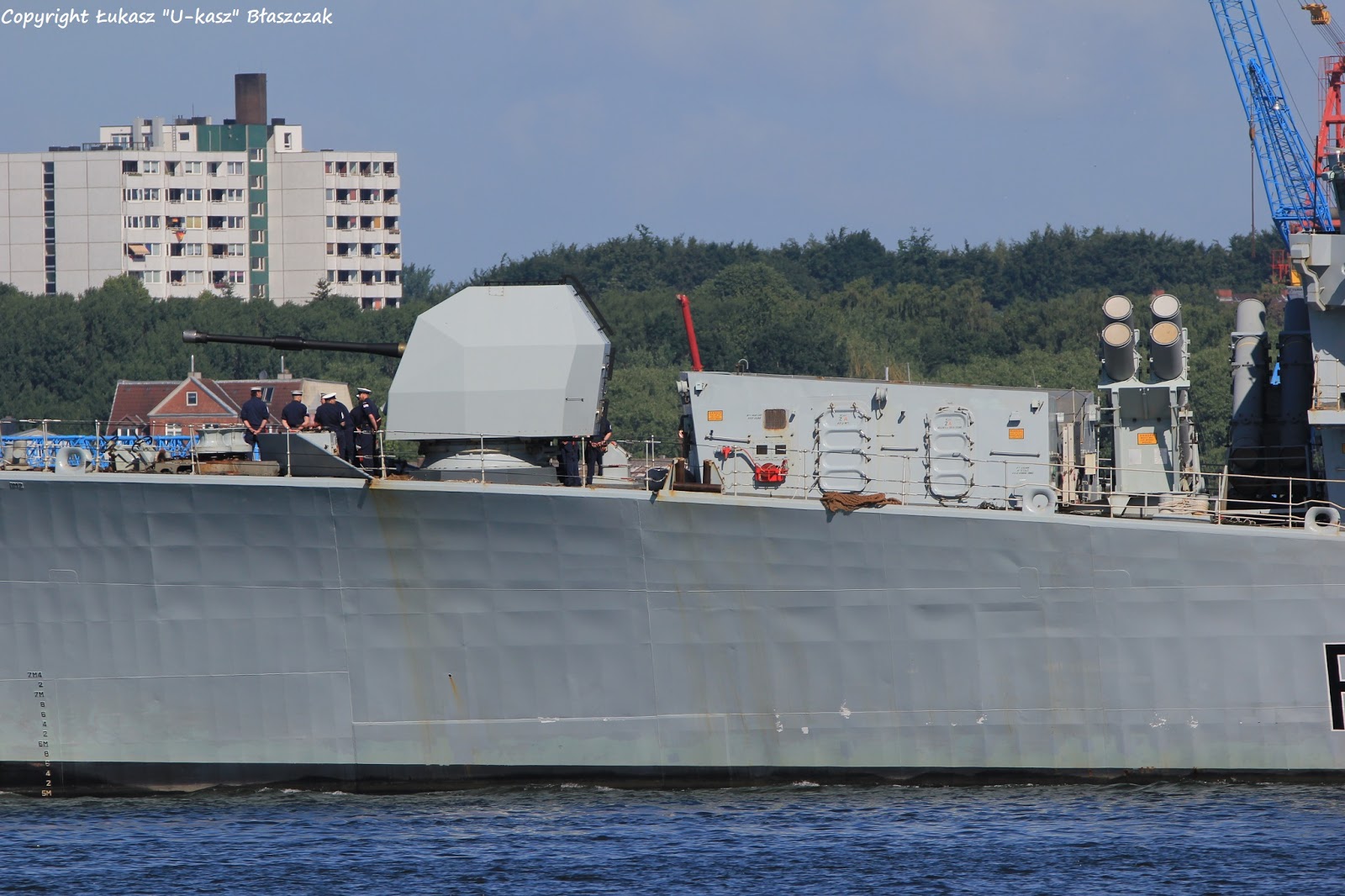

    • 1 x I uniwersalna armata BAe Mk.8 kal. 114 mm / 1 x I dual purpose BAe Mk.8 gun cal. 114 mm.,
    • 2 x I działka automatyczne DS30M Mk. 2 kal. 30 mm / 2 x I automatic cannons DS30M Mk.2 cal. 300mm,
    • 2 karabiny wielololufowe / 2 x miniguns,
    • 4 x I karabiny maszynowe / 4 x I machine guns,
    • 2 x II wyrzutnie torpedowe Cray Marine kal. 324 mm dla torped Stingray / 2 x II Cray Marine torpedo launchers, cal. 324 mm for Stingray torpedos,
  • Wyposażenie lotnicze / Aviation equipment:

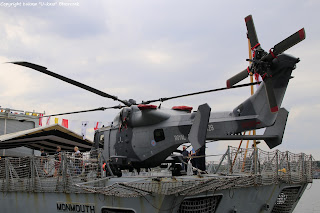

    • hangar i lądowisko dla 1 śmigłowca Lynx HMA 8 lub Westland Merlin HM2 / hangar & flight deck for one Lynx HMA 8 or Westland Merlin HM2 helicopter,
  • Załoga / Crew: 205 os / pers.

*     *     *

Bibliografia / Bibliography:

*     *     *

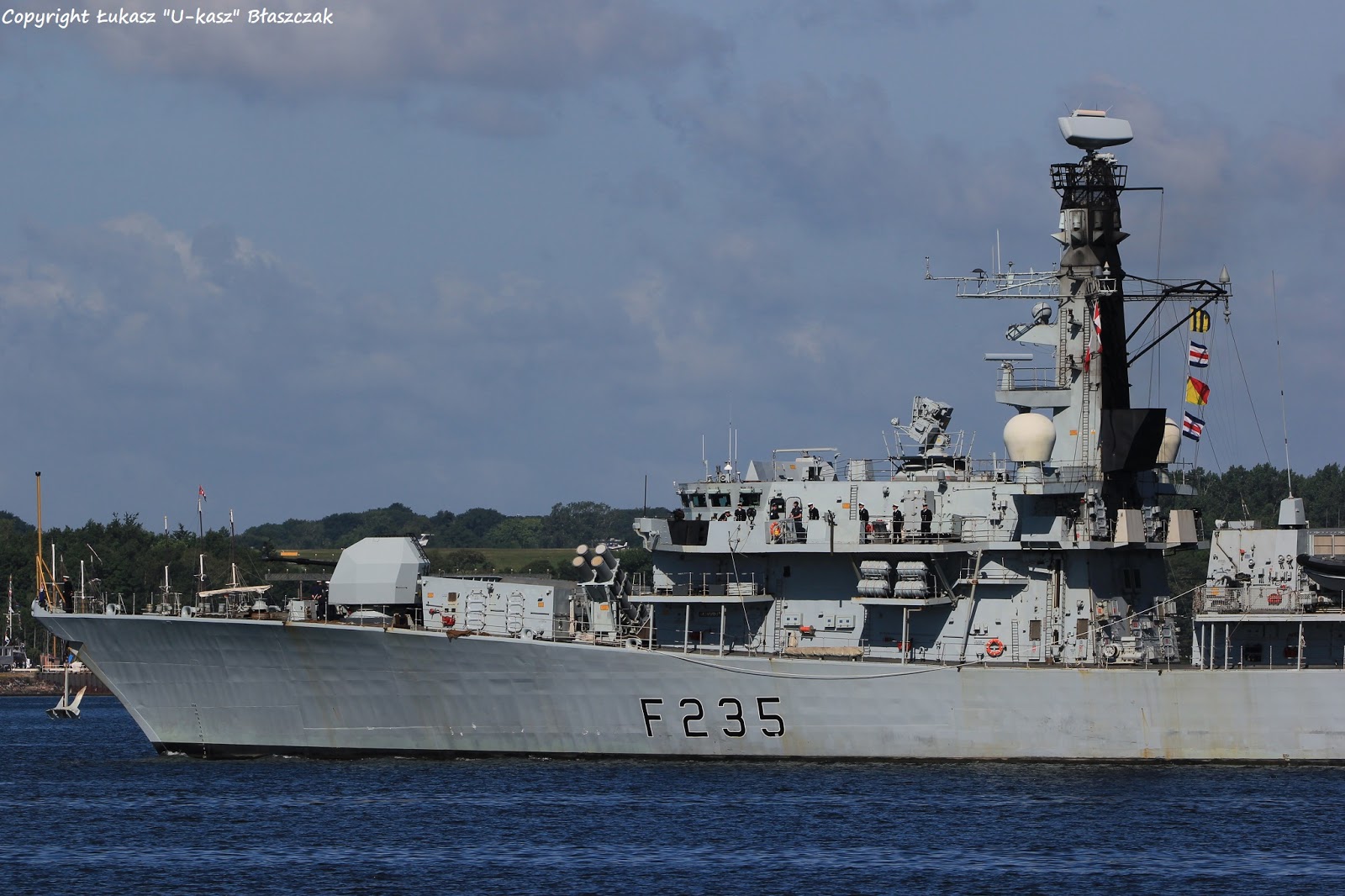

Poniżej zdjęcia HMS MONMOUTH (F235) wykonane w Heikendorf, 15.06.2018 (aby powiększyć kliknij na zdjęcie) / Below photos of HMS MONMOUTH took in Heikendorf 15.06.2018 (to enlarge click on the photo):

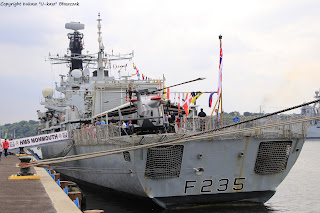

Poniżej zdjęcia HMS MONMOUTH (F235) wykonane w Kiel-Wik, 16.06.2018 (aby powiększyć kliknij na zdjęcie) / Below photos of HMS MONMOUTH took in Kiel-Wik 16.06.2018 (to enlarge click on the photo):

















































Poniżej zdjęcia HMS MONMOUTH (F235) wykonane w Kiel-Wik, 17.06.2018 (aby powiększyć kliknij na zdjęcie) / Below photos of HMS MONMOUTH took in Kiel-Wik 17.06.2018 (to enlarge click on the photo):
