Z cyklu okręty wojenne ... cz. 51 - FGS MECKLENBURG-VORPOMMERN (F 218)

FGS MECKLENBURG-VORPOMMERN (F 218, sygnał wywoławczy: DRAK) niemiecka wielozadaniowa fregata typu Brandenburg (znanego też pod oznaczeniem Typ 123 – pierwotnie nazywanej też klasą Deutschland), która zastąpiła w służbie w stosunku 1:1 (4 jednostki) stare niszczyciele klasy Hamburg (Typ 101A). Projekt fregat stanowił rozwinięcie koncepcyjnego projektu europejskiej fregaty eskortowej NFR-90. Po raz pierwszy w historii Bundesmarine na jednostkach Typu 123 zastosowano technologię Stealth oraz pionowe kadłubowe wyrzutnie rakiet przeciwlotniczych. FGS Brandenburg będący czwartą jednostką w tej klasie, zbudowany został przez stocznię Bremer Vulkan Werft Und Maschinenfabrik GmbH w Bremie. W 2004 roku rozpoczęła się modernizacja wyposażenia elektronicznego wszystkich czterech jednostek.

*     *     *

FGS MECKLENBURG-VORPOMMERN (F 218, call sign: DRAK) German multi-purpose frigate class Brandenburg (also known under the designation Type 123 – originally called as a class Deutschland), which replaced in service in the ratio 1:1 (4 units) destroyers class Hamburg (Type 101A). The project frigates was the development of the conceptual design of the European escort frigate NFR-90. For the first time in the history of Bundesmarine on vessels Type 123 used a stealth technology and vertical hull launchers for anti-aircraft missiles. FGS BRANDENBURG which is the 4th unit in this class was built by Bremer Vulkan Werft Und Maschinenfabrik GmbH in Bremen. In 2004 began the modernization of electronic equipment of all four units.

*     *     *

Jednostki Typu 123 / Type 123 units:

• FGS BRANDENBURG (F 215) – cięcie blach / laid down: 11.02.1992, wodowanie / launched: 28.08.1992, wejście do służby / commissioned: 14.10.1994,
• FGS SCHLESWIG-HOLSTEIN (F 216) – cięcie blach: 01.07.1993, wodowanie: 08.06.1994, wejście do służby / commissioned: 24.11.1995,
• FGS BAYERN (F 217) – cięcie blach / laid down: 16.12.1993, wodowanie / launched: 30.06.1994, wejście do służby / commissioned: 15.06.1996,
• FGS MECKLENBURG-VORPOMMERN (F 218) – cięcie blach /laid down: 23.11.1993, wodowanie / launched: 23.02.1995, wejście do służby / commissioned: 01.12.1996,

Wszystkie jednostki pełnią służbę w ramach 2 Flotylli Fregat z bazą w Wilhelmshaven / All units serve in 2 Frigate Flotilla, based in Wilhelmshaven.

*     *     *

Dane techniczne / Technical data:

• Wyporność (standardowa / pełna) / Displacement (standard / full): 4500 t. / 4700 t.,
• Wymiary (długość x szerokość x zanurzenie) / Dimmensions (lenght x beam x draught): 152,4 x 21,2 x 5,3 m,
• Napęd (system CODOG – kombinowany spalinowo – gazowy) / Propulsion (CODOG system – Combined Diesel Or Gas turbine):
• 2 turbiny gazowe / 2 gas turbines General Electric LM 2500 o łącznej mocy / total power 53200 KM / HP,
• 2 silniki diesla / 2 diesel engines MTU 20V956 TB92 o łącznej mocy / total power: 11.400 KM / HP,
• 2 x przekładnie RENK BGS 178 Lo / 2 x RENK BGS 178 Lo gearboxes,
• 2 śruby / 2 propellers,
• Sensory / Sensors:
• 1 trójwspółrzędny radar dozoru powietrznego i nawodnego (pasmo F) / 1 - 3D air/surface surveillance radar (band F) Thales Nederland SMART-S,
• 1 radar dozoru powietrznego (pasmo D) / 1 air serach radar (band D) Thales Nederland LW-08,
• 2 radary nawigacyjne (pasmo I) / 2 navigation radars (band I) Raytheon Redpath,
• 2 radary kierowania ogniem / 2 fire control radars Thales STIR 180,
• 1 hydrolokator kadłubowy pasywno – aktywny / 1 hull mounted active/passive sonar STN Atlas DSQS-23BZ,
• 1 hydrolokator holowany aktywny /1 towed array active sonar STN Atlas TASS-6-3 (LFTASS) (tylko na fregacie FGS BAYERN / only on frigate FGS BAYERN),
• Systemy walki elektronicznej / Electronic warfare systems:
• 1 kompleks / 1 complex MBDA FL 1800S-2,
• 2 wyrzutnie pułapek termicznych / OTO-Melara SCLAR launchers,
• 4 wyrzutnie wabików / 4 decoy launchers TKWA/MASS (Multi Ammunition Softkill System),
• Uzbrojenie / Armament:
• 1 x I - 76 mm uniwersalna armata OTO Melara / 1 x I – 76 mm dual purpose gun OTO Melara,
• 2 x I – 27 mm działka automatyczne / 2 x I – 27 mm automatic cannons Mauser BK-27 (obecnie zastępują / now replacing: model Rheinmetall Rh202),
• 2 x 21 komorowe wyrzutnie Mk 49 dla rakiet przeciwlotniczych RIM-116 RAM / 2 x 21 cells Mk49 launchers for RIM-116 RAM antiaircraft missiles,
• 1 x 16 komorowa pionowa wyrzutnia Marietta Mk 41 Mod. 3 dla rakiet przeciwlotniczych RIM-7 SeaSparrow / 1 x 16 cells VLS Marietta Mk 41 Mod. 3 for RIM-7 SeaSparrow antiaircraft missiles,
• 2 x 4 wyrzutnie pocisków przeciwokrętowych MBDA MM 38 Exocet (mają zostać zastąpione przez pociski RBS 15 Mk 3) / 2 x 4 launchers for MBDA MM 38 Exocet antiship missiles (to be replaced by RBS 15 Mk 3 missiles),
• 2 x 2 kadłubowe wyrzutnie torpedowe Mk 32 Mod. 9 kal. 324 mm dla torped ATK Mk 46 Mod. 5 / 2 x 2 hull mounted Mk 32 Mod. 9 torpedo tubes cal. 324 mm for ATK Mk 46 Mod. 5 torpedos,
• Wyposażenie lotnicze:
• lądowisko i 2 hangary dla 2 śmigłowców typu Augusta Westland Sea Lynx / landing deck and 2 hangars for 2 AugustaWestland Sea Lynx hellicopters,
• Załoga: 218 os. / pers.

*     *     *

Bibliografia / Bibliography:

• https://en.wikipedia.org/wiki/Brandenburg-class_frigate
• https://en.wikipedia.org/wiki/Brandenburg-class_frigate
• http://www.globalsecurity.org/military/world/europe/type-123.htm
• http://www.marine.de/portal/a/marine

*     *     *

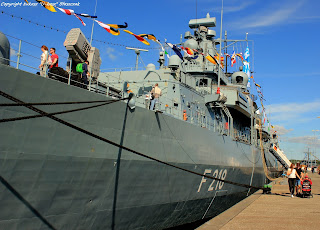

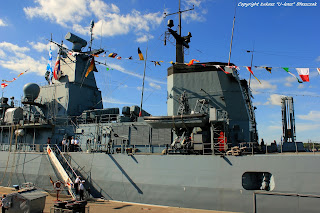

Poniżej zdjęcia fregaty FGS MECKLENBURG-VORPOMMERN wykonane w Kilonii / Below photos of frigate FGS MECKLENBURG-VORPOMMERN took in Kiel (aby powiększyć kliknij na zdjęcie / to enlarge click on the photo).
