Z cyklu okręty wojenne ... cz. 54 - FNS HÄMEENMAA (02)



FNS HÄMEENMAA (02) fiński stawiacz min typu HAMEENMAA. Budowniczym okrętu jest położona w Rauma stocznia Finnyards. W latach 2007 - 2008 okręt przeszedł gruntowną modernizację, która przystosowała go do realiów współczesnego pola walki oraz do służby w międzynarodowych strukturach – NATO i Unii Europejskiej. Od 2013 roku FNS HÄMEENMAA pełni rolę jednostki flagowej Fińskiej Marynarki Wojennej.

*     *     *

FNS HÄMEENMAA (02) Finnish minelayer class Hameenmaa. The builder of the ship is located in Rauma shipyard Finnyards. Between 2007 and 2008 the ship underwent a thorough modernization, which adopted it to the reality of the modern battlefield and service in international operations. Since 2013 FNS HÄMEENMAA is the flagship of the Finnish Navy.

*     *     *

Jednostki typu Hämeenmaa / Hämeenmaa class units:

  • FNS HÄMEENMAA (02) – położenie stępki / keel laid: 02.04.1991, wodowanie / launched: 11.11.1991, wcielenie do służby / commissioned: 15.04.1992, baza / base: Upinniemi,
  • FNS UUSIMAA (05) – położenie stępki / keel laid: 12.11.1991, wodowanie / launched: 06.1991, wcielenie do służby / commissioned: 02.12.1992, baza / base: Pansio,

*     *     *

Dane techniczne / Technical data:

  • Wyporność / Displacement (pełna / full): 1450 ton / tons,
  • Wymiary (d. x s. x z.) / Dimensions (l. x b. x d.): 77,8 x 11,5 x 3  m,
  • Kadłub (materiał) / hull (material): stal / steel,
  • Napęd / propulsion:
    • 2 silniki diesla / 2 diesel engines: Wartsila Vasa  16V22, każdy o mocy / each power 5.200 KM /HP (4.2 MW),
    • 2 śruby nastawne / 2 controllable pitch propellers.
  • Prędkość / Speed: 20 węzłów / knots,
  • Wyposażenie elektroniczne / Electronic equipment:
    • 1 radar nawigacyjny / 1 navigation radar: Furuno (pasma / bands: S/X),
    • 1 radar dozoru ogólnego / 1 surveillance radar: EADS TRS3D-16ES,
    • elektro - optyczny system rozpoznania i namierzania / electro - optical surveillance & tracking system: Sagem EOMS,
    • 1 hydrolokator kadłubowy / 1 hull mounted sonar: Simrad SS2030,
    • 1 sonar o zmiennej głębokości zanurzania / 1 variable depth sonar: Kongsberg ST2400,
    • system dowodzenia i kontroli / command and control system: EADS,
    • system kontroli ogniem / fire control system: Saab 9LV325E FCS,
    • system identyfikacji swój – obcy / IFF system: MSSR2000,
    • system komunikacji satelitarnej / SATCOM,
    • systemy wymiany informacji / exchange data systems: Link 11, Link 16.
  • Systemy walki elektronicznej / Electronic warfare systems:
    • 2 wyrzutnie celów pozornych / 2 decoy launchers: Rheinmetall MASS,
    • zintegrowany system walki elektronicznej / integrated warfare ESM system: Thales DR3000.
  • Uzbrojenie / Armament:
    • 1 x VIII komorowa pionowa wyrzutnia dla rakiet przeciwlotniczych Denel Umkhonto-IR / 1 x VIII cells VLS for 32 Denel Umkhonto-IR surface-air missiles,
    • 1 x I uniwersalna armata Bofors M/70 Mk. 1 kal. 57 mm / 1 x I dual purpose Bofors M/70 Mk. 1 gun cal. 57 mm.,
    • 2 x I karabiny maszynowe kal. 12.7 mm / 2 x I machine guns cal. 12.7 mm,
    • 2 x I granatniki H&K GMG / 2 x H&K GMG grenade machine guns,
    • 2 wyrzutnie pocisków przeciw okrętom podwodnym RBU-1200 / 2 depth charge rocket launchers RBU-1200,
    • 2 tory dla bomb głębinowych / 2 rails for depth charges,
    • 4 tory dla 100 -150 min / 4 rails for 100 -150 mines.
  • Załoga / Crew: 60 os / pers.

*     *     *

Bibliografia / Bibliography:

*     *     *

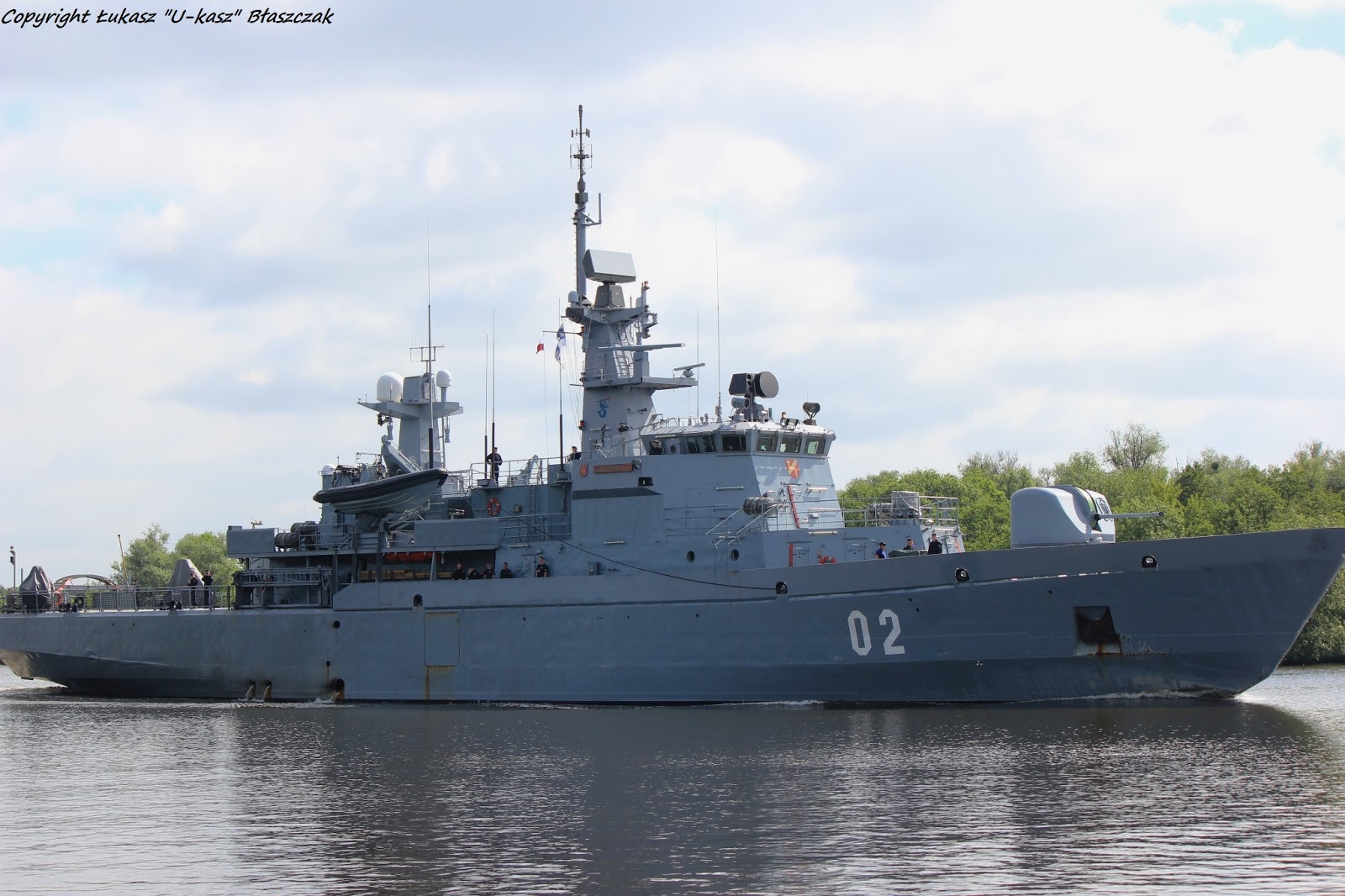

Poniżej zdjęcia FNS HAMEENMAA (02) wykonane w Szczecinie (aby powiększyć kliknij na zdjęcie) / Below photos of the FNS HAMEENMAA (02) took in Szczecin (to enlarge click on the photo):
