Z cyklu okręty wojenne ... cz. 44 - HMS NYKÖPING (K 34)

HMS NYKÖPING (K 34) szwedzka niewidzialna korweta typu Visby oparta na projekcie YS-2000. Budowniczym okrętu jest położona w Malmoe stocznia Kockums AB.

HMS NYKÖPING (K 34) Swedish stealth corvette class Visby based on YS-2000 project. The ships builder is located in Malmoe shipyard Kockums AB.

Jednostki typu Visby / Visby class units:

• HMS VISBY (K31) – położenie stępki / keel laid: 17.02.1995, wodowanie / launched: 08.06.2000, wcielenie do służby / commissioned: 16.09.2015,
• HMS HELSINGBORG (K32)  – położenie stępki / keel laid: 03.06.2004, wodowanie / launched: 25.05.2005, wcielenie do służby / commissioned: 21.05.2007,
• HMS HÄRNÖSAND (K33) – położenie stępki / keel laid: 25.05.2005, wodowanie / launched: 28.04.2006, wcielenie do służby / commissioned: 30.04.2008,
• HMS NYKÖPING (K 34) – położenie stępki / keel laid: 28.04.2006, wodowanie / launched: 23.11.2007, wcielenie do służby / commissioned: 29.09.2009,
• HMS KARLSTAD (K35) – położenie stępki / keel laid: 23.11.2007, wodowanie / launched: 11.02.2009, wcielenie do służby / commissioned: 18.01.2011,
• HMS UDDEVALLA (K36) – zmówienie anulowano / order cancelled.

Dane techniczne / Technical data:

• Wyporność / Displacement (pełna / full): 640 ton / tons,
• Wymiary (d. x s. x z.) / Dimensions (l. x b. x d.): 72,7 x 10.4 x 2.4  m,
• Kadłub i nadbudówka (materiał) / hull and superstructure (material): tzw. sandwich tj. konstrukcja zawierająca: rdzeń z PCV oraz włókna węglowe i laminat winylu / sandwich construction compromising a PVC core with a carbon fibre and vinyl laminate,
•  Napęd / propulsion: kombinowany spalinowo – gazowy / CODOG – COmbined Diesel Or Gas turbine,
• 4 turbiny gazowe / 4 gas turbines: Vericor model TF50A o łącznej mocy / with total power 16MW,
• 2 silniki diesla / 2 diesel engines: MTU Friedrichshafen model 16V2000 N90 o łącznej mocy / with total power: 2.6 MW,
• 2 pędniki wodne / 2 waterjets: KaMeWa model: 125SII.
• Prędkość / Speed: 38 węzłów / knots.
• Zasięg / Range: 2.500 Mm /Sm przy / at 15 w. / kn.,
• Wyposażenie elektroniczne / Electronic equipment:
• 1 radar dozoru ogólnego / 1 surveillance radar: Saab Microwave Systems model: Sea Giraffe AMB,
• 1 radar rozpoznania taktycznego (funkcje: ESM i RWR – ostrzeżenie o opromieniowaniu wiązką radarową) / 1 tactical surveillance radar (ESM & RWR – radar warning receiver - functions): EDO Reconnaissance & Surveillance Systems model: Condor CS-3701,
• 1 radar kontroli ogniem o ograniczonej wykrywalności / 1 stealth fire control radar: Saab Tech Ceros 200,
• system dowodzenia, kontroli i komunikacji CETRIS C3 składający się z: systemu zarządzania walką Saab Systems 9LV Mk. 3 oraz systemu MAST – wspomagania w podejmowaniu decyzji i zintegrowanej komunikacji / CETRIS C3 command, control and communications system consist of: Saab Systems 9LV Mk. 3 combat management system and the MAST – decision suport aid and the integrated communications system,
• 1 hydrolokator kadłubowy / 1 hull mounted sonar: General Dynamics Canada model: C-Tech CHMS-90,
• 1 holowany aktywno – pasywny sonar o zmiennej głębokości zanurzania / 1 acitve – passive towed array variable depth sonar: General DynamicsCanada model: C-Tech CVDS-26,
• system komunikacji satelitarnej / SATCOM,
• systemy wymiany informacji / exchange data systems: Link 11, Link 16
• Systemy walki elektronicznej / Electronic warfare systems:
• wyrzutnie celów pozornych / decoy launchers system: Rheinmetall TKWA/MASS.
• Uzbrojenie / Armament:
• 8 wyrzutni dla rakiet przeciw okrętowych RBS Mk. 2 / 8 launchers for RBS Mk. 2 anti-ship missiles,
•  1 x I uniwersalna armata Bofors 70 SAK Mk. 3 kal. 57 mm / 1 x I dual purpose Bofors 70 SAK Mk. 3 gun cal. 57 mm.,
•  4 wyrzutnie torped kal. 400 mm dla torped Saab Underwater Systems Typ 45 / 4 cal. 400 mm torpedo launchers for Saab Underwater Systems Type 45 torpedos,
• wyposażenie przeciw minowe / MCM equipment: ROVs: SeaFox, Double Eagle Mk. III.
• Wyposażenie lotnicze / Aviation equipment:
• lądowisko dla 1 śmigłowca / flight deck for one helicopter.
• Załoga / Crew: 43  os / pers.

Bibliografia / Bibliography:

https://en.wikipedia.org/wiki/Visby-class_corvette

http://www.naval-technology.com/projects/visby/

http://www.globalsecurity.org/military/world/europe/visby-design.htm

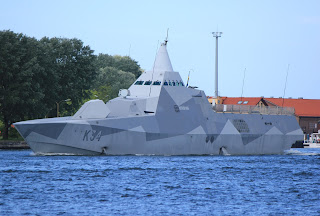

Poniżej zdjęcia HMS NYKÖPING (K 34) wykonane w Świnoujściu (aby powiększyć kliknij na zdjęcie) / Below photos of the HMS NYKÖPING (K 34) took in Swinoujscie (to enlarge click on the photo):
