Z cyklu flota Baltramp ... cz. 3 - Drawa



DRAWA (IMO: 7813999, MMSI: 261201000, call sign: SNBA, bandera: Polska, port macierzysty: Szczecin) drobnicowiec zbudowany przez niemiecką stocznię Meyer Neptun Papenburg w Papenburgu jako RHEINTAL. W marcu 1999 r. zakupiony przez Baltramp ze Szczecina i przemianowany na DRAWA.
- Numer stoczniowy budowy: 593,
- położenie stępki: 03.07.1978 r.,
- wodowanie: 04.11.1978 r.,
- zdanie: 09.12.1978 r.
W czerwcu 2014 r. sprzedany do duńskiej stoczni złomowej w Grenaa, gdzie w lipcu został pocięty na złom.

DRAWA (IMO: 7813999, MMSI: 261201000, call sign: SNBA, flag: Poland, port of registry: Szczecin) general cargo ship built by the German shipyard Meyer Neptun Papenburg in Papenburg as RHEINTAL. In march 1999 purchased by Baltramp from Szczecin and renamed DRAWA.
Yard number: 593,
keel laid: 03.07.1978,
launch date: 04.11.1978,
delivery date: 09.12.1978.
In june 2014 sold to Danish scrap yard in Grenaa, where in july has been scrapped.

Poprzednie nazwy / former names:
  • REHEINTAL do / until: 1988,
  • RHEIN do / until: 12.1989,
  • AMSTELBORG do / until: 03.1999,

Dane techniczne / technical data:

  • wyporność / tonnage:
    • GT: 1.575 t,
    • DWT: 1.870 t,

  • wymiary / dimensions:
    • długość / lenght: 84,26 m,
    • szerokość / breadth: 10.75 m,
    • zanurzenie / draught: 3,77 m,

  • kadłub / hull:
    • typ / type: jednoposzyciowy / single hull,
    • materiał kadłuba / hull material: steel,
    • ilość pokładów / deck numbers: 2,
  • maszynownia / machinery:
    • silnik główny / main engine:
      • 1 silnik diesla /diesel engine Motoren Werke Mannheim AG, Mannheim model: MWM TBD 484-6U,
      • moc / power: 441 kW,
      • liczba cylindrów / no of cylinders: 6,

    • zespoły prądotwórcze / power generators:
      • 2 x generatory główne / main generators 2 x 60 kW każdy / each,
      • 1 x awaryjny generator / emergency generator: 1x20 kW,

    • śruba / propeller: 1,
    • ster / rudder: 1,
  • prędkość / speed: 10,0 węzłów / knots,

  • ładownie / holds:
    • liczba ładowni / cargo holds: 1,
    • pojemność ładunkowa / cargo capacity (m3):
      • bele / bale: 2733,
      • ziarno / grain: 2755,
      • kontenery / containers: 63 TEU,
  • luki / hatches:
    • liczba luków / no of hatches: 1,
    • wymiary luku, hatch dim.: 47,4x8,5m),

  • urządzenia za i wyładunkowe / cargo handling: brak/ gearless


Wszystkie dane ze strony http://grosstonnage.com / all data from sites http://grosstonnage.com.

Poniżej zdjęcia cumującego w Szczecinie drobnicowca DRAWA / Below photos of moored in Szczecin general cargo ship DRAWA (aby powiększyć kliknij na zdjęcie / to enlarge, click on the photo).






piątek, 4 września 2015

Z cyklu okręty wojenne ... cz. 16 HDMS PETER WILLEMOES (F 362)



HDMS PETER WILLEMOES (F 362) – Duńska fregata rakietowa klasy Iver Huitfeldt, zbudowana przez stocznię Odebnse Staalskibsvaerdt w Odense, wcielona do służby w czerwcu 2011 roku.

Historia budowy:
Położenie stępki: marzec 2009,
Wodowanie: grudzień 2010,
Wcielony do służby: czerwiec 2011.

HDMS PETER WILLEMOES (F 362) – Danish frigate class Iver Huitfeldt, built by Odense Staalskibsvaerft yard in Odense, commissioned in june 2010.

Build history:
Keel laid: March 2009,
Launched: December 2010,
Commissioned: November 2011.

Jednostki klasy Iver Huitfeldt / units class Iver Huitfeldt:

  • HDMS IVER HUITFELDT (F 361) – wcielenie do służby / commissioned: styczeń / January 2011,
  • HDMS PETER WILLEMOES (F 362) – jak w tekście / as in text,
  • HDMS NIELS JUEL (F 363) – wcielenie do służby / commissioned: listopad 2011 / November 2011.


Dane techniczne / Technical data:

  • Wyporność / Displacement: 6.645 t.,
  • Wymiary (d-s-z) / Dimensions (l-b-d): 138.7 m – 19.75 m – 5.3 m.,
  • Napęd:
    • 4 silniki diesla / diesel engines: MTU 8000 20V M70 o łącznej mocy / with total power: 8.2 MW,
  • Prędkość / Speed: 28 węzłów / knots,
  • Zasięg /Range: 10.000 mil morskich przy prędkości 10 w. /10.000 nautical miles at speed 10 kn.,
  • Wyposażenie elektroniczne / Electronic equipment:
    • 1 wielofunkcyjny radar dalekiego zasięgu / 1 multifunctional long-range radar: Thales Nederland SMART-L,
    • 1 wielofunkcyjny radar / multifunctional radar: Thales Nederland APAR,
    • 1 radar obserwacyjny i naprowadzania śmigłowca / 1 surveillance & helicopter guidance radar: Terma SCANTER 6000,
    • 2 radary kierowania ogniem / 2 fire control radars Saab CEROS 200,
    • sonar kadłubowy / hull mounted sonar: Atlas ASO94,
  • Wyposażenie ESM/ECM / ESM/ECM equipment:
    • ES-3701 Tactical Radar Electronic Support Measures,
    • 4 x 12 wyrzutnie celów pozornych / decoy launchers: Terma DL-12T - kal. / cal. 130 mm,
    • 2 x 6 wyrzutnie celów pozornych / decoy launchers Terma DL-6T – kal. / cal. 130 mm,
  • Uzbrojenie /Armament:
    • 1 automatyczne działo / 1 automatic gun: OTO Melara kal. / cal. 76 mm,
    • 2 działka systemu CIWS / 2 cannons CIWS system: Oerlikon Millenium kal. / cal/ 35 mm,
    • 4 pionowe wyrzutnie Mk 41 dla 32 pocisków plot. SM-2 IIIA / 4 x Mk41 vertical launchers for 32 SM-2 IIIA surface-air-missiles,
    • 2 pionowe wyrzutnie Mk 56 dla 24 pocisków RIM-162 ESSM / 2 x Mk 56 vertical launchers for 24 RIM-162 ESSM surface-air-missiles,
    • 4x4 wyrzutnie pocisków przeciwokrętowych RGM-84D Harpoon / 4 x4 launchers RGM-84D Harpoon anti-ship-missiles,
    • 2x2 wyrzutnie torpedowe kal. 324 mm dla torped MU90 / 2x2 torpedo tubes cal. 324 mm for MU-90 torpedos,
  • Wyposażenie lotnicze / Aviation equipment:
    • hangar i lądowisko dla 1 śmigłowca Westland Lynx Mk90B lub MH-60R Seahawk / hangar and landing deck for 1 helicopter: Westland Lynx Mk90B or MH-60R Seahawk,
  • Załoga / Crew: 101 os. / pers.


Bibliografia / Bibliography:

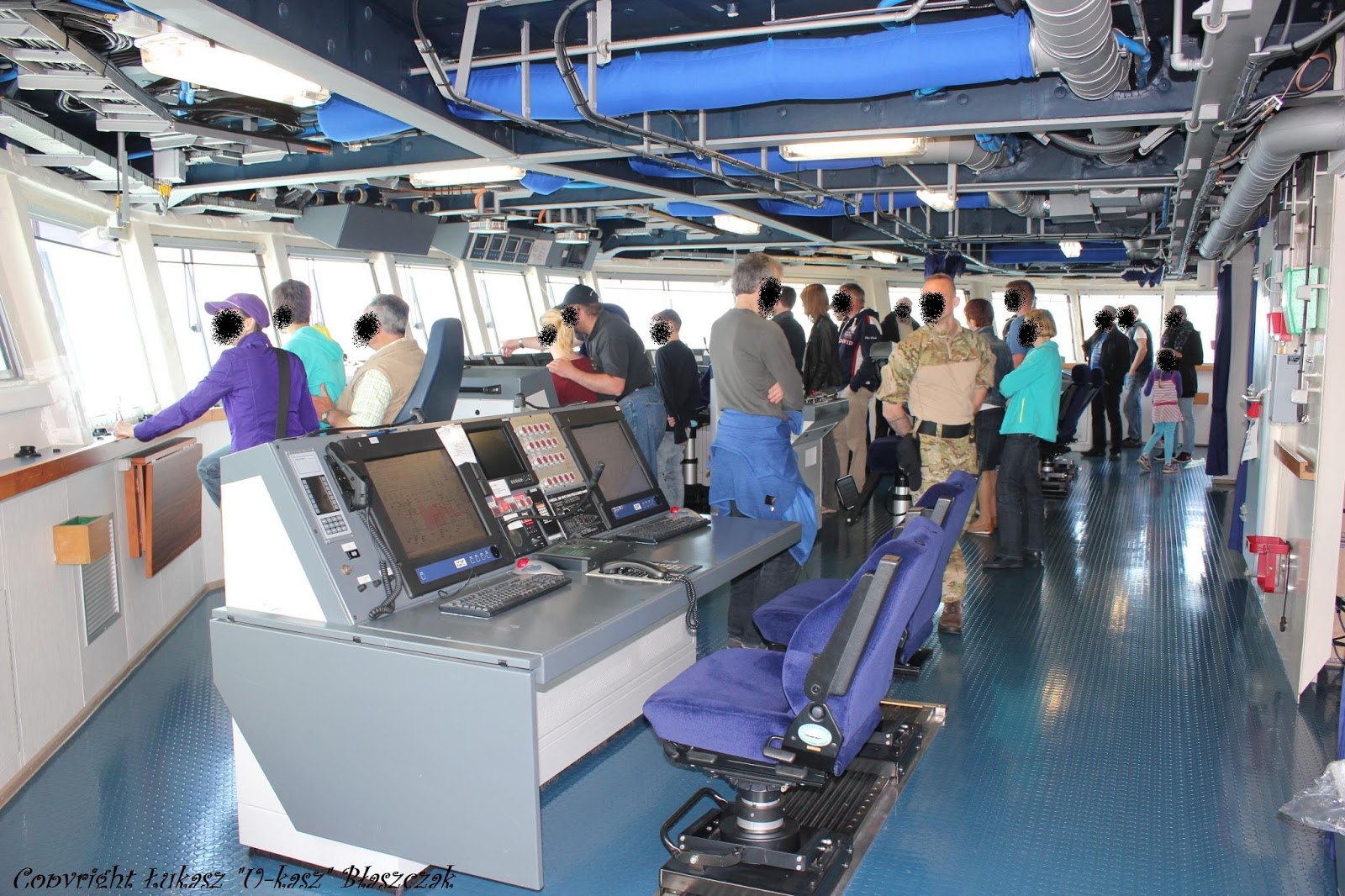

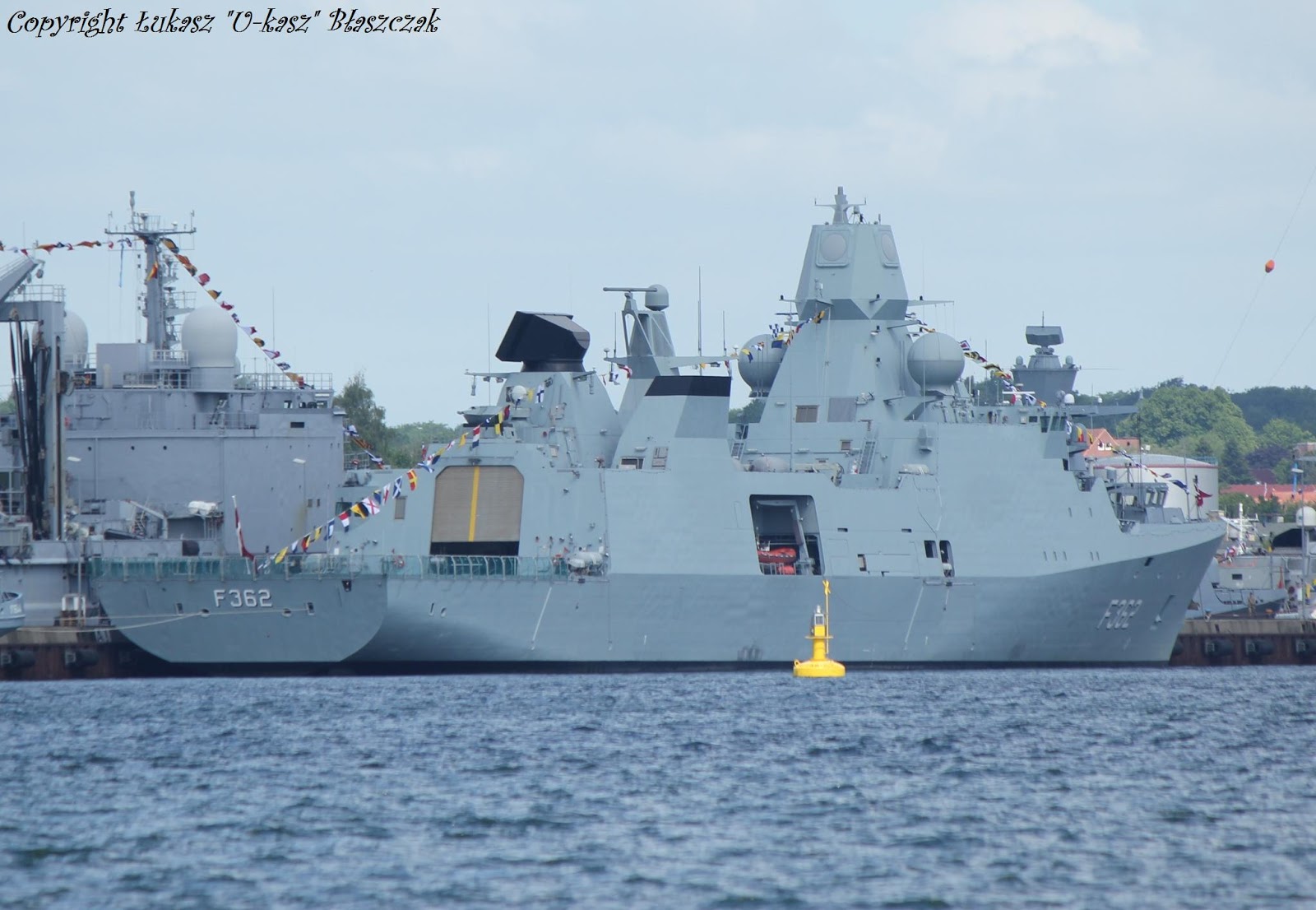

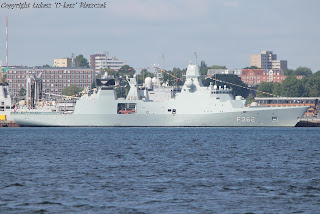

 Poniżej zdjęcia HDMS PETER WILLEMOES które wykonałem w Kilonii / Below phots of HDMS PETER WILLEMOES that was taken in Kiel (aby powiększyć kliknij na zdjęcie / to enlarge click on the photo):


































Z cyklu okręty wojenne ... cz. 17 HMS IRON DUKE



HMS IRON DUKE (F 234) – Brytyjska fregata rakietowa klasy Duke (inne oznaczenie Typ 23), trzeci okręt o tej nazwie, zbudowany przez stocznię Marconi Marine w Scotstoun, wcielona do służby 20 maja 1993 r. Miastem patronackim jednostki jest Kingston nad rzeką Hull a jej nazwa pochodzi od przydomku pierwszego Księcia Wellington - Arthura Wellesleya.

Historia budowy:
Położenie stępki: 12.12.1988 r.,
Wodowanie: 02.03.1991 r.,
Wcielenie do służby: 20.05.1993 r.

HMS IRON DUKE (F 234) – British frigate class Duke (also known as a Type 23), third ship to bear the name, built by the Marconi Marine shipyard in Scotstoun, commissioned 20 May 1993. Her affiliated town is Kingston upon Hull, and she is named after Arthur Wellesley, the first Duke of Wellington (“Iron Duke”).

Build history:
Keel laid: 12.12.1988,
Launched: 02.03.1991,
Commissioned: 20.05.1993.

Jednostki klasy Duke / Units class Duke:

  • HMS NORFOLK (F230) – w służbie / in service: 01.06.1990 – 22.11.2006, sprzedany Chile i przemianowany na / sold to Chile and renamed as: Almirane Cochrane,
  • HMS MARLBOROUGH (F 233) – w służbie / in service: 14.06.1991 – 28.05.2008, sprzedany Chile i przemianowany na / sold to Chile and renamed as: Almirante Condell,
  • HMS ARGYLL (F231) – w służbie / in service: 31.05.1991 - ,
  • HMS LANCASTER (F229) – w służbie / in service: 01.05.1992 - ,
  • HMS IRON DUKE (F234) – w służbie / in service: 20.05.1993 - ,
  • HMS MONMOUTH (F235) – w służbie / in service: 24.09.1993 - ,
  •  HMS MONTROSE (F236) – w służbie / in service: 02.06.1994 - ,
  • HMS WESTMINSTER (F237) – w służbie: 13.05.1994 - ,
  • HMS NORTHUMBERLAND (F238) – w służbie: 29.11.1994 - ,
  • HMS RICHMOND (F239) – w służbie / in service: 22.06.1995 - ,
  • HMS SOMERSET (F82) – w słuzbie / in service: 20.09.1996 - ,
  • HMS GRAFTON (F80) – w służbie / in service: 29.05.1997 – 28.03.2007, sprzedany Chile i przemianowany na / sold to Chile and renamed to: Almirante Lynch,
  • HMS SOUTHERLAND (F81) – w służbie / in service: 04.07.1997 - ,
  • HMS KENT (F78) – w służbie / in service: 08.06/2000 - ,
  •  HMS PORTLAND (F 79) – w służbie / in service: 03.05.2001 - ,
  • HMS ST.ALBANS (F83) – w służbie / in service: 06.06.2002 - ,


Dane techniczne / Technical data:

  • Wyporność / Displacement: 4.900 t.,
  • Wymiary (d-s-z) / Displacement (l-b-d): 133 m – 16.1 m – 7.3 m,
  •  Napęd / Propulsion:
    • 4 generatory diesel / diesel generators: Paxman Valenta 12CM każdy o mocy / each power: 1510 kW,
    • 2 silniki elektryczne / electric motors GEC o łącznej mocy with total power: 2980 kW,
    • 2 turbiny gazowe / gas turbines: Rolls-Royce Spey SM1C o łącznej mocy / with Total Power: 23.190 kW,
  • Prędkość / Speed: 28 węzłów / knots,
  • Wyposażenie elektroniczne / Electronic equipment:
    • 1 radar wielofunkcyjny / multifuncional radar Type 997 Artisan 3D,
    • 1 radar nawigacyjny / navigation radar Kelvin Hughes Type 1007,
    • 1 radar nawigacyjny / navigation radar Racal Decca Type 1007,
    • system kierowania ogniem /fire-control system: Sperry Sea Archer 30,
    • system kierowania walką / combat management system: BAE DNA(1),
    • sonar kadłubowy / hull mounted sonar: Type 2087,
  • Wyposażenie ECM/ESM/ ECM/ESM equipment:
    • holowane wabiki przeciwtorpedowe / towed torpedo decoys: Type 182,
    • holowane wabiki przeciwtorpedowe / towed torpedo decoys: Type 2070,
    • zagłuszacz fal radarowych / ESM jammer: Scorpion ECM/UAF-1,
    • system wyrzutni celów pozornych / decoy system: Seagnat,
  • Uzbrojenie / Armament:
    • 1 działo / gun Mk8 kal. / cal/ 114 mm,
    • 2 działka automatyczne / automatic cannons DS30M Mk. 2 kal. / cal./ 30 mm,
    • 2 karabiny wielolufowe / miniguns,
    • 4 karabiny maszynowe / machnie guns,
    • 1 x 32 komorowa pionowa wyrzutnia p.plot. Sea Wolf GWS.26 /1 x 32 cells vertical launch system for Sea Wolf GWS.26 surface-air-missiles,
    • 2 x 4 wyrzutnie dla p.pokr. RGM-84 Harpoon / launchers for RGM-84 Harpoon anti-ship-missiles,
    • 2 x 2 wyrzutnie torpedowe kal. 324 mm dla torped Stingray / torpedo tubes cal. 324 mm for Stingray torpedoes,
  • Wyposażenie lotnicze / Aviation equipment:
    • hangar I lądowisko dla 1 śmigłowca Westland Lynx HMA8 lub Westland Merlin HM 1 / hangar and landing deck for 1 Westland Lynx HMA8 or Westland Merlin HM 1 helicopter,
  • Załoga / Crew: 185 os. / pers., mkasymalnie do / max. up to 205 os. pers.


Bibliografia / Bibliography:

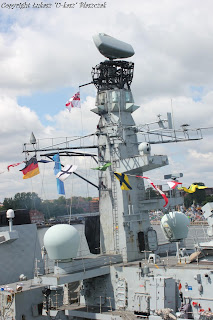

Poniżej zdjęcia HMS IRON DUKE, które wykonałem w Kilonii / Below phots of HMS IRON DUKE that was taken in Kiel (aby powiększyć kliknij na zdjęcie / to enlarge click on the photo):
